做便携电源、锂电池整机开发的工程师大多踩过电源控制故障：外接设备瞬间器件烧毁、设备静置几天电池电量耗尽。
很多新人设计供电开关时，直接用单片机 IO 单控一颗 MOS 管，看似简洁，实际量产会出现持续漏电、无法完全关断、高压倒灌炸板等一系列问题。而成熟消费类、工业设备普遍采用NMOS 驱动 PMOS双管组合负载开关，这套拓扑并非多余设计，是无数调试故障总结出的标准化可靠方案，下面逐层拆解设计底层逻辑与配套阻容电阻作用。
很多新人设计供电开关时，直接用单片机 IO 单控一颗 MOS 管，看似简洁，实际量产会出现持续漏电、无法完全关断、高压倒灌炸板等一系列问题。而成熟消费类、工业设备普遍采用NMOS 驱动 PMOS双管组合负载开关，这套拓扑并非多余设计，是无数调试故障总结出的标准化可靠方案，下面逐层拆解设计底层逻辑与配套阻容电阻作用。
一、单 MOS 高边开关两大致命设计短板
很多人想单独用 NMOS 或 PMOS 做电源正极通断，都会受栅极驱动电压约束，存在无法根治的硬伤：
单颗 NMOS 做高端电源开关
NMOS 导通硬性条件为VGS>V GS(th)，栅极电位必须显著高于源极。若把 NMOS 布置在电池正极通路，导通后源极电位等于电池母线电压，单片机 IO 输出电平远低于电池电压，想要满足导通压差，必须额外增加自举、电荷泵升压电路，硬件成本与布线复杂度大幅提升，得不偿失。
单颗 PMOS 直接由 MCU 引脚驱动
PMOS 导通条件是栅极电位低于源极形成负压差。常见主控 IO 输出仅 1.8V/3.3V，而锂电池电压可达 4.2V、8.4V、12V。当 MCU 输出高电平试图关断 PMOS 时，栅源压差VGS =3.3V−12V=−8.7V，器件持续维持导通状态，回路产生微安级持续漏电流，设备静置耗电严重。
因此新增下级 NMOS 作为电平转换缓冲单元，承接 MCU 逻辑电平，完成高低电位转换，解决单管驱动电压不匹配的核心矛盾。
二、双管组合导通 / 关断完整工作逻辑，外围电阻各司其职
整套电路的上拉、下拉、限流电阻都具备不可替代的防护功能，绝非随意选配阻值：
1. 关断状态：彻底切断回路，极小静态漏电流
MCU 控制引脚输出 0V 低电平，下级驱动 NMOS 完全截止。此时 PMOS 栅极存在浮空风险，搭配 10k~100k 上拉电阻，将 PMOS 栅极电位拉至与电池输入 VIN 完全相等，VGS=0V，PMOS 可靠关断，整机待机漏电流仅微安级别，杜绝电池无故耗电。
2. 导通状态：稳定开启主功率通路
MCU 输出 3.3V 高电平，NMOS 栅极获得驱动电压导通，直接把 PMOS 栅极电位拉至地，栅源形成大负压差，PMOS 饱和导通，负载稳定供电。
配套电阻功能拆解：

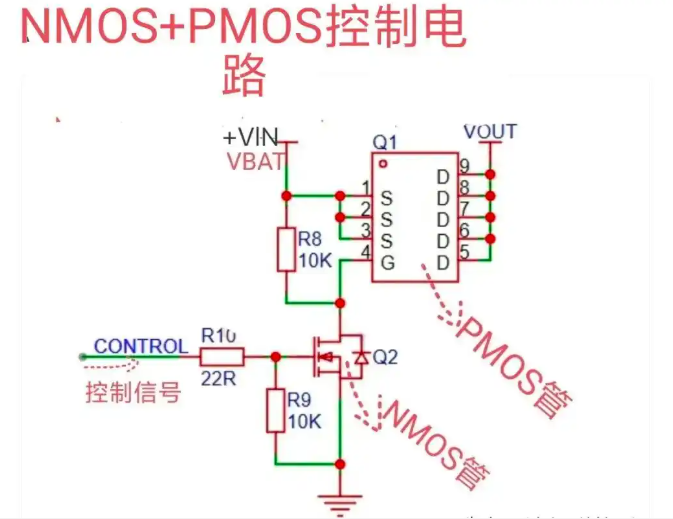

栅下拉电阻 R9（10k）：单片机上电初期引脚电平不定，该电阻强制维持 NMOS 关断，避免开机瞬间误输出，防止后级上电冲击、过流损坏；
栅极限流电阻 R10（22Ω）：限制 MOS 结电容充电瞬时尖峰电流，保护 MCU IO 端口；同时放缓开关转换速率，抑制高速切换产生 dv/dt，降低 EMI 电磁辐射干扰。
三、PMOS 天然寄生二极管，实现输出高压防倒灌保护
这是单 NMOS 拓扑无法实现的独有防护优势，也是户外、多接口设备刚需设计：
PMOS 标准接线为源极 S 接电池输入端，漏极 D 接负载输出端，器件内部寄生体二极管导通方向为 D→S。若外接设备、后端大容量电容放电造成 VOUT 电压高于 VIN，二极管反向截止，从物理层面阻断高压倒灌电流，避免电池异常充电、前级芯片烧毁。
如果此处替换为 NMOS 高边开关，寄生二极管正向导通方向与倒灌通路重合，无论开关是否关断，高压都会反向流入电池，存在起火、器件损毁隐患。
文末工程总结
不存在凭空出现的硬件设计 “巧思”，双 MOS 负载开关里每一颗晶体管、每一颗电阻，都是工程师应对误导通、静态漏电、高压倒灌、EMI 干扰等量产故障积累的实战方案。单纯追求极简单管电路会忽视半导体物理约束，在电池供电、多接口外接设备等严苛工况下极易失效。设计电源控制回路时，完整配齐驱动管、上下拉、限流防护元件，才能兼顾稳定性与长期使用安全性。
