在实际电子设计中，防反接保护电路非常重要 。很多刚入行的硬件新人，画板子时为了图省事，总是习惯性地在电源端加入一个二极管，企图单纯利用它的正向导电性来防止反接时导通 。
这招能用吗？能用。但在如今追求极致功耗的时代，这简直是给系统埋了一颗隐形炸弹！ 因为这会引入一个致命的缺点：二极管的正向压降会导致负载端电压比电源端电压低一点 ！这个压降大约在0.3~0.7V之间，具体视选用的二极管导通压降而变 。
大家看这张实际仿真的探针图，加上二极管后，电阻端直接出现了0.61V的压降损耗 ！假设你的后级是一个对电压极度敏感的3.3V系统，这0.61V的亏损可能导致MCU直接跑飞复位；如果此时跑的是大电流，这颗二极管白白消耗的热量足以让你的板子变成“暖手宝”。
那么，顶级硬件老鸟都是怎么解决这个痛点的呢？今天不谈玄学，只上干货，为你深度解构一种高阶玩法：【防反接电路】背靠背Pmos组成理想二极管 。
看这张精进后的原理图设计。如图所示，我们将两个Pmos管背靠背连接到一起，并且用一个三极管Q3控制Q1、Q2两个MOS的开通与关断 。为了演示，这里用一个0.1Hz的方波信号来模拟单片机IO口电平 。
咱们深度剖析一下它“0压降”的底层原理： 当Q3基极输入高电平时，三极管瞬间导通，此时Q1、Q2的栅极都被拉到0V 。好戏开始了：
电流最先遇到Q1，由于Q1内部体二极管的存在，Q1通过体二极管，符合条件（Vgs<0)先导通 。

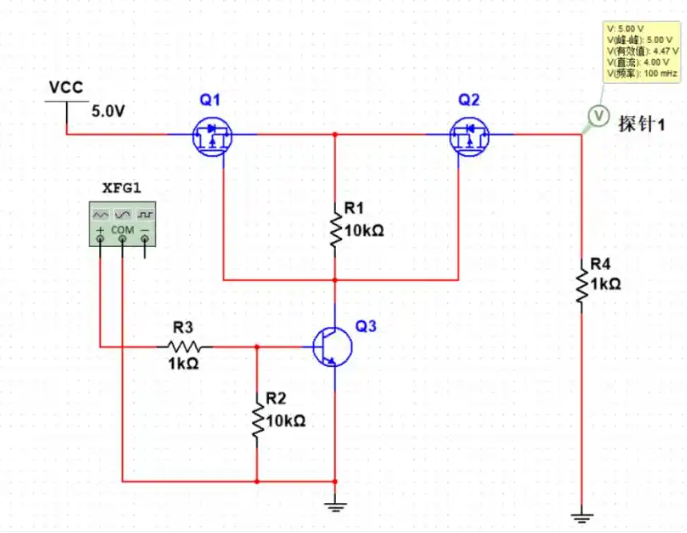

Q1导通后，电流畅通无阻来到Q2，接着Q2的源极S端电压大于栅极G端电压（Vgs<0)也进入导通状态 。 整个过程行云流水，MOS管极低的导通内阻让压降几乎为零！最终，负载端得到完整的VCC电压，如下图为满血的5V ！
但是，既然叫“防反接”，防得住才是硬道理！

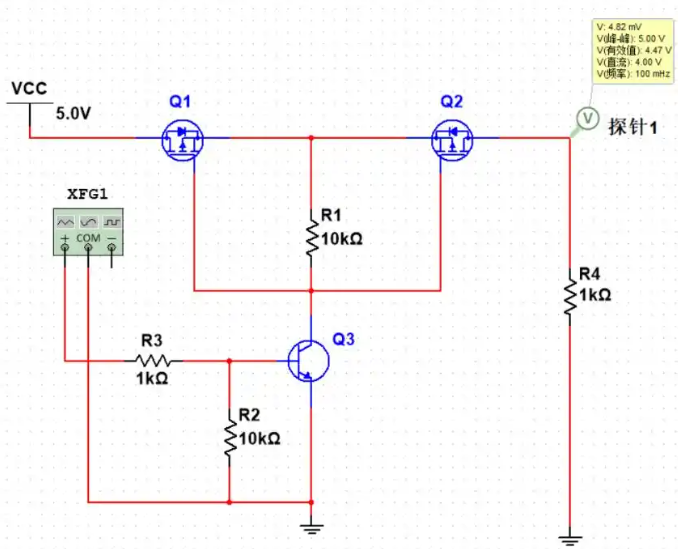

当系统休眠或出现异常，Q3基极输入低电平时，三极管截止，Q1、Q2不能满足条件，进而不能导通 。 这里是这套电路的灵魂所在：为什么要用两个管子？ 因为同时由于Q1和Q2的体二极管是反方向串联的，所以不管哪个方向，输入和输出都是不通的 ！这就完美起到了防反接、防倒灌的双重绝对屏障作用 。此时你看，探针处电压仅为4.82mV，接近0V，可以说是彻底切断了 。
硬件工程师的最终权衡： 顶级设计，往往是一种权衡的艺术。
极致的优点： 当负载端是电池或者大容量的电容时，这个架构可以有效防止电流倒灌，死死护住你的前级电源 。
唯一的缺点： 这个电路的缺点也很直白，你需要一个IO口去控制输入输出是否有电压，增加了控制逻辑的成本 。
从忍受0.61V的无脑压降，到追求毫伏级别的极致导通；从普通的二极管，到背靠背PMOS的精妙配合。这就是普通“画板员”与资深硬件专家的分水岭。技术从来没有捷径，唯有把每一个细节抠到极致，你的产品才能在市场上稳如泰山。
