    怎么用MOS管设计稳定的LED驱动电路

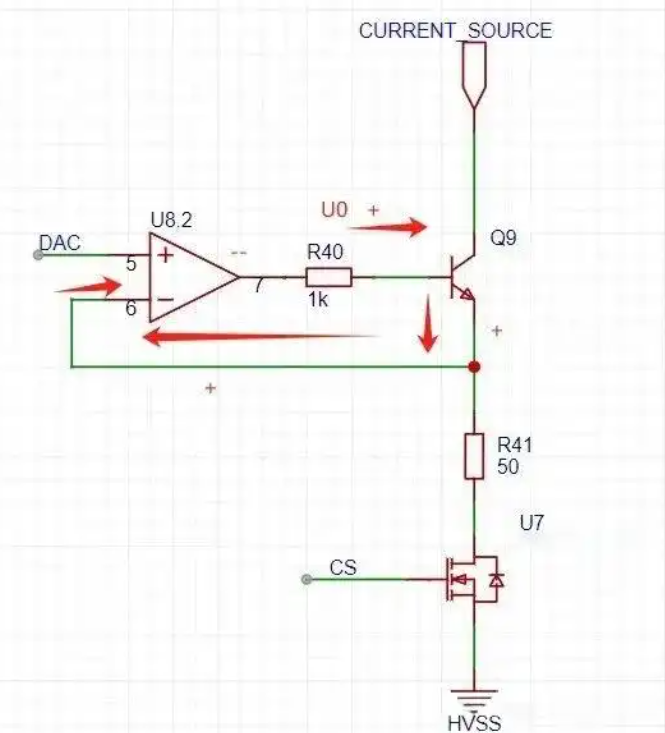

    类似用遥控器调节灯光亮度,压控电流源可通过输入电压精准把控输出电流,由运放、三极管构成(其中R4 为限流电阻、R41 为采样电阻,三极管则实现负载电流与控制电流的隔离),常见于 LED 驱动等场景。
    LED驱动电路
    由运算放大器的负反馈回路得知,运算放大器工作在线性区,

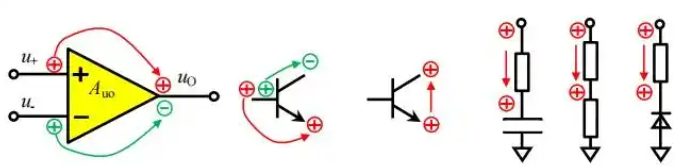

    负反馈判断:从运放输出端假设为 “+”,沿回路传递后回到输入端变为 “-”,形成负反馈调节。若是“+”则是正反馈调节,下图极性传递是新概念模拟电路中的图。
    LED驱动电路LED驱动电路

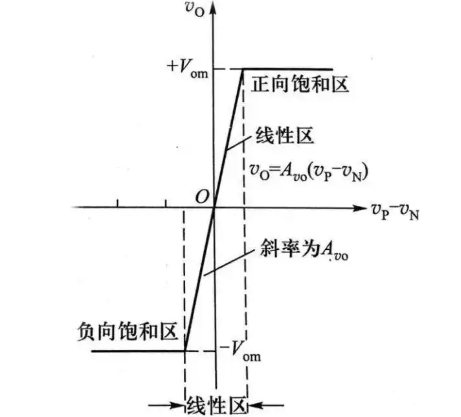

    运算放大器工作曲线图如图,当运放存在负反馈,即U+与U-的差值很小,此时运放满足 “虚短”(U+≈U-)和 “虚断”(输入电流近似为 0)特性;若为正反馈,运放则工作在饱和区,仅满足 “虚断”,输出接近电源电压。
    LED驱动电路
    由虚短可以看出U+=U-=R41上端电压,因此负载电流I=U/R41;
    而这个这个三极管是如何导通的?
    假设 U+=2V,三极管导通需基极电压为 2V+0.7V(发射结导通压降)=2.7V,即运放输出电压需≥2.7V。三极管工作区域取决于负载,简化分析时忽略基极电流 IB(因 IC=β・IB,IB 极小)及 R40 分压所以从线性区中分析,U0的电压应该工作在2.7v以上,确保三极管导通。
    工作流程:当负载的电流变小时,R41分压变小,U-减小,U+-U-增大,Ube变大,be处电阻可以等效看为二极管的内阻曲线,Rbe减小工作电流变大,U-变大,电流变大。
