刚接触开关电源、半桥、全桥、反激拓扑的工程师都会学到一个关键知识点：高侧 NMOS 的栅极驱动是整套电路的设计重难点，处理不当极易出现器件过热、直接炸管。不少新人初期只把 MOS 当成单纯通断开关，完全忽略栅极电位约束。等到项目采购阶段 PMOS 器件缺货、或是嫌弃 PMOS 导通内阻大、物料成本偏高，打算用 NMOS 替代高边开关时，就会遭遇各类电路故障。本文结合多年电源设计实战，拆解高边 MOS 选型的底层原理，避开极易踩死的设计盲区。

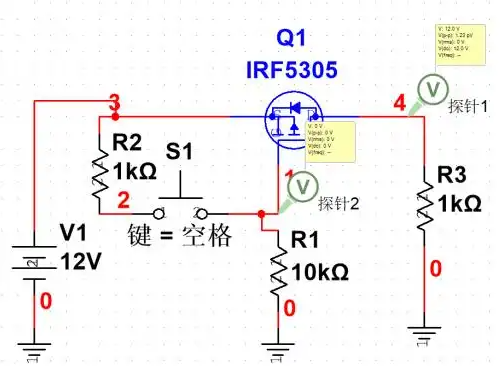

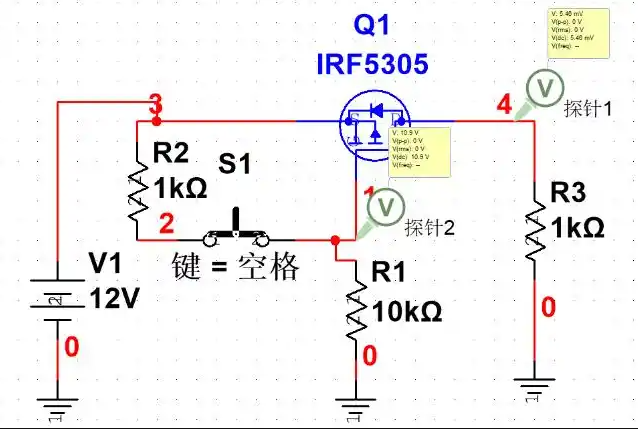

一、PMOS 高边开关：新手友好的标准成熟方案
在电源正极通路做通断控制时，PMOS 是最省心的选型。PMOS 导通硬性条件为栅源电压低于阈值（VGS<VGS(th)），只需搭配合适分压电阻，给栅极输入低电平信号就能稳定开启器件。
以 12V 供电系统举例，PMOS 完全导通后负载两端电压基本接近输入母线电压，压降损耗极低，驱动逻辑简单，无需额外升压配套电路，是低压小功率高边开关首选。

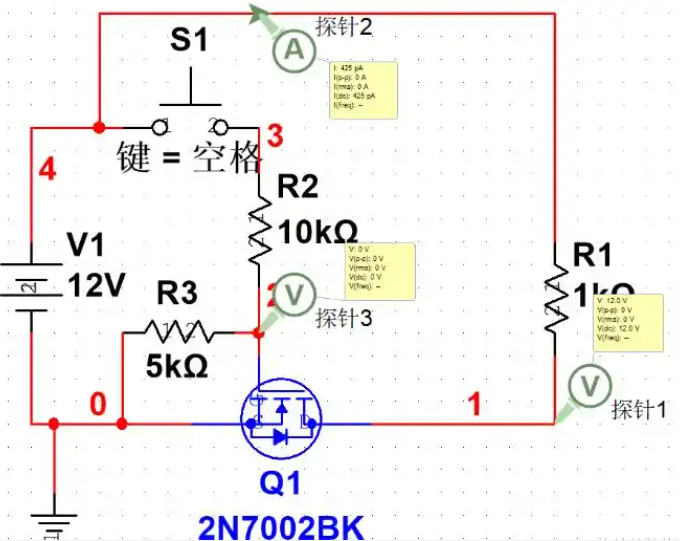

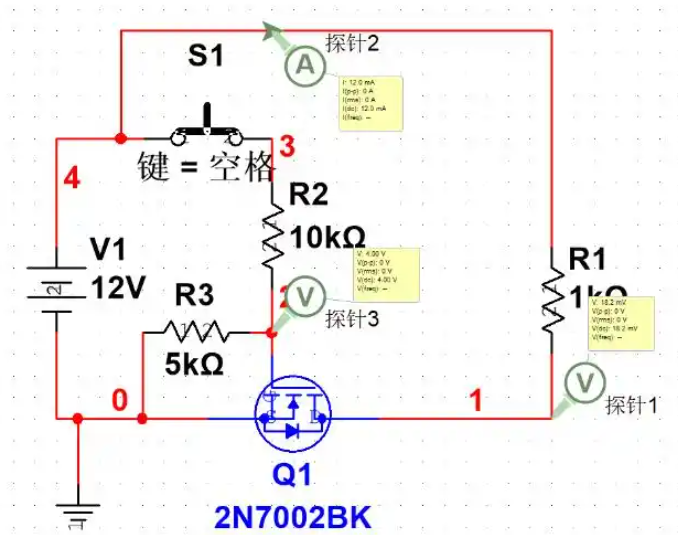

二、低边 NMOS 断地：暗藏致命安全设计缺陷
很多工程师为节省成本选用价格更低、备货充足的 NMOS，直接把器件布置在地线回路做低边开关，仿真层面看通断逻辑正常，但工业量产设备严禁这种设计。
核心风险点：低边 MOS 关断时，仅断开负载负极地线，负载正极依旧直接接入 VCC 母线，整机全程带电。一旦设备外壳出现绝缘破损漏电，人员触碰金属外壳会发生触电隐患，存在严重安全事故风险。
从设备安全规范角度，想要彻底切断负载供电、消除带电隐患，必须在电源正极布置高边开关，这也是行业通用设计准则，因此必须攻克 NMOS 高边驱动的技术难点。

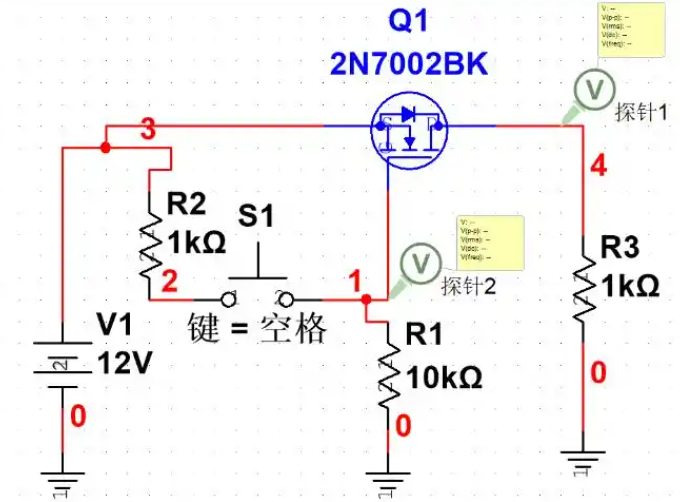

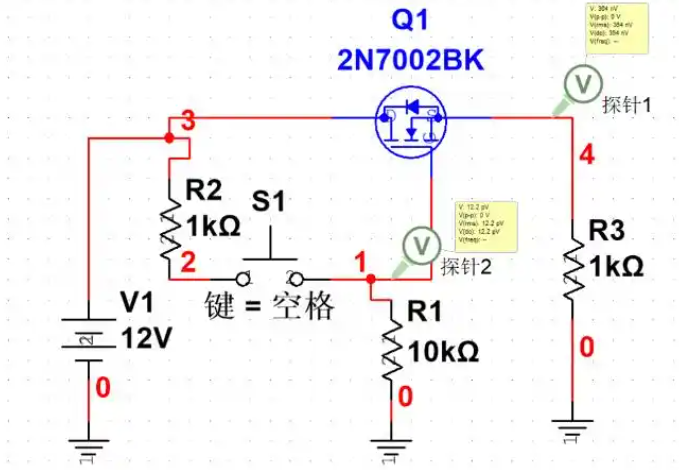

三、高边 NMOS 反接源漏：体二极管造成永久通路
确定使用 NMOS 做高侧开关后，新手最容易犯低级接线错误：误以为 MOS 漏极、源极结构对称，随意调换引脚，把 S 极接 12V 母线、D 极连接负载。
这种接法会直接失效：NMOS 内部集成寄生体二极管，二极管阳极对应源极、阴极对应漏极，母线电压会通过体二极管直接向负载持续供电，开关完全失去切断功能。长时间导通还会因二极管正向压降产生大量热量，MOS 持续高温发烫，严重时直接烧毁器件。
四、源极跟随效应：负载电压莫名丢失的根源

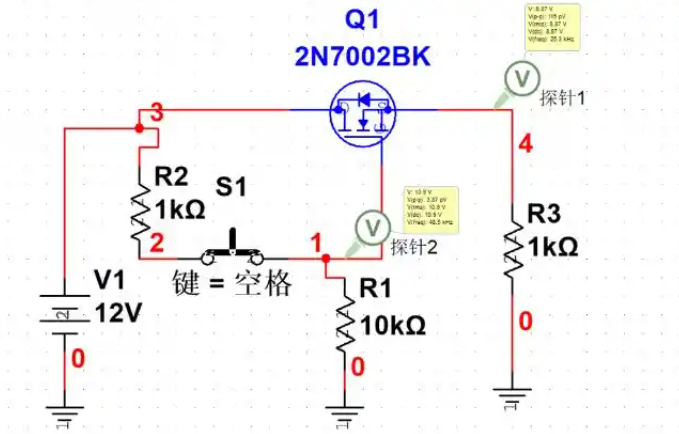

规范接线方式应为 NMOS 漏极接 12V 输入电源，源极对接负载端，但此时会出现诡异工况：输入稳定 12V，负载端电压仅 8.87V 左右，MOS 既无法完全关断，也不能饱和导通，始终卡在半导通区间。
底层原理为源极跟随效应，牢记 NMOS 导通硬性标准：栅源压差必须超过开启阈值VGS>VGS(th)。
当栅极输入 12V 驱动电平，MOS 初步导通，源极电位同步抬升；源极电压不断靠近母线，VG−VS栅源压差持续缩小。当压差刚好等于 3.1V 左右的阈值电压时，导电沟道的导通能力被限制，器件进入恒流半导通锁死状态。12V 母线减去 3.1V 阈值压降，最终负载仅能获取 8.87V 电压，无法满功率工作。
五、两种成熟方案：抬高栅压突破母线电压限制
想要消除源极跟随带来的压降损耗，必须让栅极驱动电压高于 12V 母线，保证全程VGS充足，满足饱和导通条件。单一 12V 供电系统下，有两种成熟升压驱动方案：
自举电荷泵（Bootstrap）
依托电容电压无法突变的电学特性，利用开关周期内高低管交替动作，周期性抬升栅极驱动电位，产生高于母线的浮动驱动电压。IR2110 等半桥、全桥专用驱动芯片，全部基于这套自举架构实现高侧 NMOS 驱动，是大批量电源设备的主流低成本方案。
独立 Boost 辅助升压轨
单独搭建小型 Boost 升压电路，生成稳定高压辅助电源，专门为高边 MOS 栅极驱动供电，驱动电压不受开关周期约束，适配超宽占空比、长时间导通的特殊工况。
结尾总结
硬件电路设计不能只看通断逻辑，每一处电压差、每一条电流通路都要结合半导体物理特性考量。弄懂 NMOS 高边的源极跟随陷阱、自举升压底层逻辑，才算完成从基础接线调试到专业电源设计的进阶，规避大量炸管、低压输出、安全漏电等量产故障。
